Как устроена электрика в караване: 12 В или 230 В простыми словами для новичков и владельцев прицепов

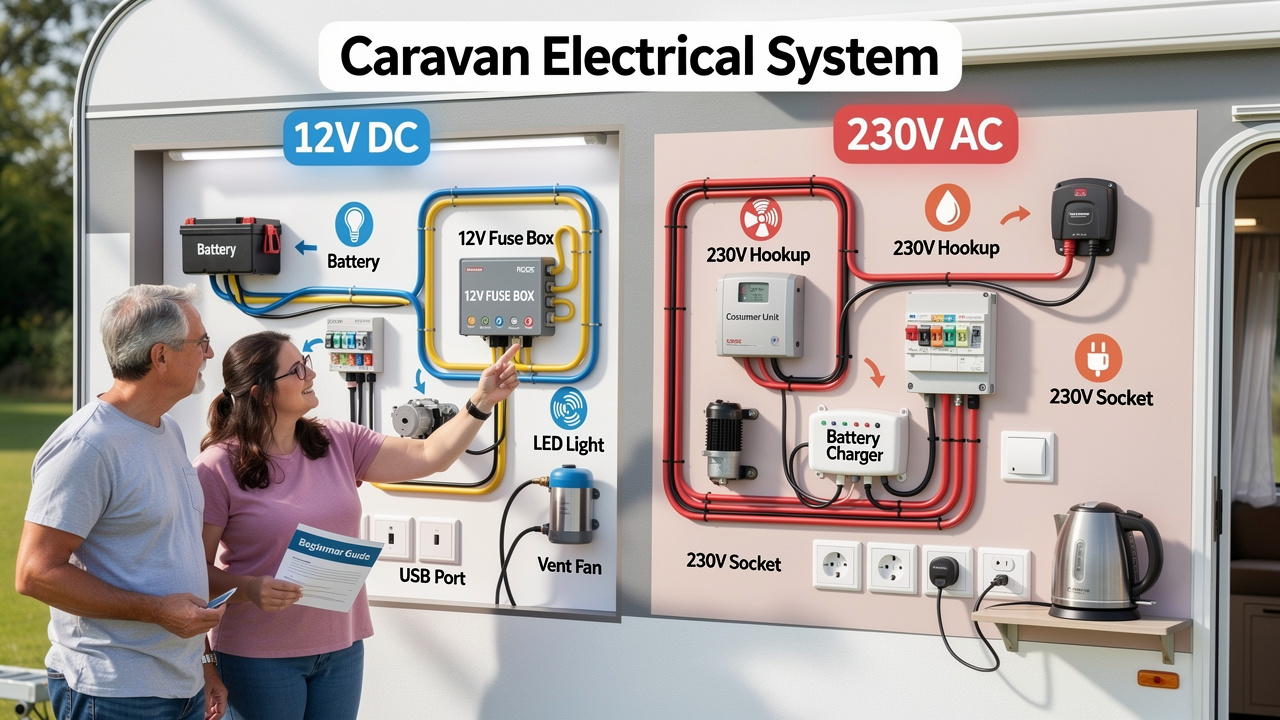

Электрика в караване работает на двух напряжениях: 12 В и 230 В. Первое используется для базового оборудования и автономной работы от аккумулятора, второе — для мощных бытовых приборов при подключении к внешней сети. Понимание этого разделения помогает правильно планировать поездки, выбирать источники питания и избегать перегрузок. Разобраться, как устроена электрика в караване: 12 В или 230 В простыми словами, важно для безопасной эксплуатации автодома и комфортного отдыха вдали от стационарных розеток.

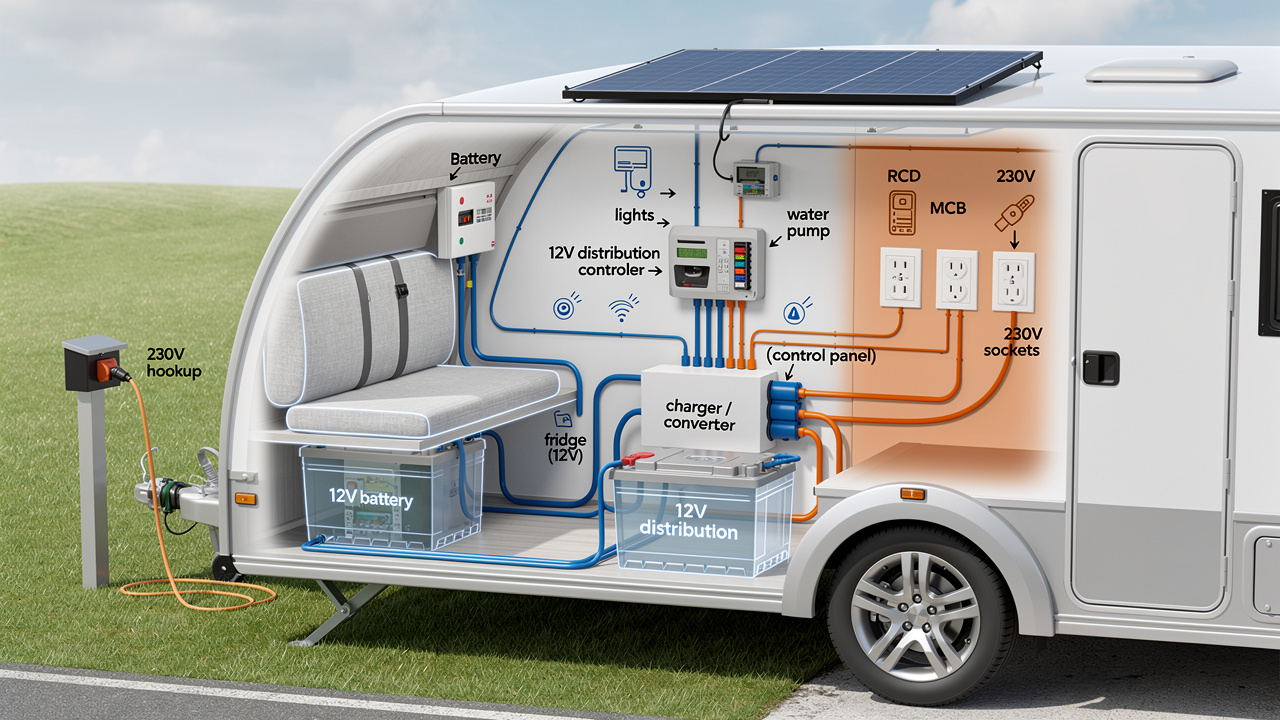

Какие сети есть в караване и за что отвечает каждая

Электросистема автодомов включает две независимые сети с разным напряжением. Каждая обслуживает свой класс оборудования и имеет отдельные источники питания, защиту и разводку. Понимание этого разделения критично для правильного подключения приборов и планирования энергопотребления.

Сеть 12 В работает постоянно, пока аккумулятор заряжен. Сеть 230 В активна только при наличии внешнего источника или работающего инвертора. Оборудование одного напряжения нельзя подключать напрямую к другому без преобразователей — это приведёт к поломке или короткому замыканию.

Где в прицепе-даче используется 12 В

Низковольтная сеть обслуживает все системы, критичные для автономной работы. Питание идёт напрямую от аккумулятора, без необходимости подключения к внешним источникам. Потребление таких приборов измеряется в амперах и напрямую влияет на расход ёмкости батареи.

• Светодиодное освещение — потолочные светильники, подсветка рабочих зон, внешние габаритные огни. Потребление 0,5—2 А на точку.
• Водяной насос — создаёт давление в системе водоснабжения. Потребляет 3—8 А во время работы.
• Вентиляторы и вытяжки — обеспечивают циркуляцию воздуха и удаление влаги. Расход 1—3 А.
• Газовый холодильник в режиме DC — поддерживает работу электроники управления и вентилятора. Потребление 1—2 А.
• USB-розетки и автомобильные разъёмы 12 В — для зарядки смартфонов, планшетов, ноутбуков через адаптеры.
• Отопление (вентилятор) — циркуляция тёплого воздуха от газового обогревателя. Расход 2—5 А в зависимости от скорости.
• Система мониторинга — датчики уровня воды, заряда аккумулятора, газа. Потребление минимальное, до 0,1 А.

Суммарное потребление всех 12-вольтовых потребителей определяет требования к ёмкости аккумулятора. Например, если одновременно работают насос (5 А), освещение (3 А) и вентилятор отопления (3 А), нагрузка составит 11 А/ч. За 4 часа такой работы батарея потеряет 44 А·ч ёмкости.

Где нужна 230 В

Оборудование на 230 В в караване требует внешнего подключения к кемпингу или работы инвертора. Без этих источников приборы переменного тока не функционируют. Мощности для таких устройств выше, чем для низковольтной техники, поэтому нагрузка на систему существенно больше.

Основные потребители 230 В:

• Микроволновая печь — от 600 до 1200 Вт в зависимости от модели;
• Электрический чайник — 1000—2000 Вт, краткосрочная, но пиковая нагрузка;
• Кондиционер — 800—1500 Вт, работает продолжительное время в жару;
• Зарядные устройства для ноутбуков, фотоаппаратов, дронов — 50—100 Вт;
• Фен — 1000—1800 Вт, используется редко, но создаёт значительную нагрузку;
• Встроенное зарядное устройство для сервисной батареи — 10—30 А, работает при подключении к розетке кемпинга.

Сеть 230 В обеспечивает комфорт, близкий к домашнему, но требует постоянного источника питания. На стоянке без электричества большинство этого оборудования использовать не удастся, если только не установлен мощный инвертор и аккумуляторы достаточной ёмкости.

Источники энергии: откуда караван берёт питание

Караван получает энергию из нескольких источников, которые работают как параллельно, так и последовательно. Выбор активного источника зависит от условий: стоянка на кемпинге с розеткой, поездка по трассе или автономная стоянка вдали от инфраструктуры.

Основной источник для сети 230 В — внешнее подключение через кабель от кемпинга. Аккумулятор караванов обеспечивает работу сети 12 В и заряжается от нескольких источников: от внешней розетки через встроенное зарядное устройство, от генератора тягача во время движения и от солнечных панелей в светлое время суток. Если установлен генератор, он может работать как резервный источник питания для сети 230 В вдали от кемпингов.

Системы питания автодома проектируются так, чтобы приоритетным оставался внешний источник. Когда караван подключён к розетке кемпинга, вся нагрузка идёт на неё, одновременно заряжается батареи. При отключении питания система автоматически переключается на аккумулятор. Если установлены солнечные панели, они подзаряжают батареи в течение дня, продлевая автономность.

Владельцу важно понимать, какой источник активен в данный момент и какой запас энергии остаётся. Без этого сложно планировать маршрут и избежать ситуации, когда аккумулятор разряжается раньше времени.

Внешнее подключение на кемпинге

На кемпингах караван подключается к внешней розетке через специальный кабель с разъёмом CEE (синий трёхфазный или оранжевый однофазный). Стандартное подключение рассчитано на 16 А при 230 В, что даёт около 3,6 кВт доступной мощности. Этого хватает для одновременной работы холодильника, освещения, зарядки батареи и включения одного-двух мощных приборов, но не всех сразу.

Встроенное зарядное устройство караванов автоматически начинает заряжать батареи при подключении к сети. Одновременно работает вся техника на 230 В без расхода энергии аккумулятора. Холодильник переключается на режим питания от сети, что экономит заряд батареи для последующей автономной работы.

На некоторых площадках доступны розетки с меньшим током — 6 или 10 А. В таком случае мощность ограничена до 1,4—2,3 кВт. Одновременное включение чайника и микроволновки приведёт к срабатыванию автомата защиты на стороне кемпинга. Владельцу необходимо контролировать нагрузку и избегать одновременного включения мощных потребителей.

Аккумулятор как источник автономной работы

Аккумулятор в караване обеспечивает работу всех потребителей 12 В без подключения к внешним источникам. Это основа автономности: освещение, холодильник, насос воды, вентиляторы, зарядка телефонов — всё это работает от аккумулятора, пока он держит заряд. Емкость аккумулятора измеряется в ампер-часах (Ач). Например, батарея на 100 Ач теоретически может отдавать ток 1 А в течение 100 часов или 10 А в течение 10 часов. На практике глубокий разряд сокращает срок службы аккумулятора, поэтому свинцовые батареи рекомендуется разряжать не более чем на 50%, а литиевые допускают разряд до 80—90%. В большинстве караванов стоит один или два аккумулятора. Один на 100 Ач даёт примерно 50 Ач полезной энергии (для свинцовых) или 80—90 Ач (для литиевых). Этого хватает на сутки при умеренном потреблении: несколько часов света, работа холодильника на газу с электронным розжигом, периодическое включение насоса. Если планируется автономная стоянка дольше суток или энергозатратные приборы, ставят батареи большей ёмкости или добавляют вторую. Аккумулятор в караване отличается от стартерного аккумулятора автомобиля. В автодоме используются тяговые (сервисные) батареи, которые рассчитаны на длительный разряд малыми токами и регулярные циклы заряд-разряд. Стартерные аккумуляторы для этого не подходят: они быстро выходят из строя при глубоком разряде.

Посмотреть, как такая схема реализована в современном прокатном караване, можно на примере Bailey Discovery D4-4: внутри используется сеть 12 В, а на оборудованной стоянке караван можно подключить к внешней сети 230 В.

Солнечные панели, генератор и зарядка от тягача

Помимо внешнего подключения и аккумулятора, в караване используются дополнительные источники подзарядки, которые увеличивают автономность и страхуют от разрядки батареи.

• Солнечные панели. Устанавливаются на крышу каравана, заряжают аккумулятор через контроллер заряда. Мощность панелей обычно от 100 до 400 Вт. Даже одна панель на 150 Вт даёт в летний солнечный день около 50—70 Ач, чего достаточно для компенсации ежедневного потребления. Зимой и в пасмурную погоду эффективность падает в несколько раз.
• Зарядка от тягача. При движении аккумулятор каравана подзаряжается от генератора автомобиля через специальное устройство — DC-DC зарядник или реле-разделитель. Это пополняет запас энергии во время переездов, но не заменяет полноценную зарядку, если путь короткий.
• Бензиновый или дизельный генератор. Используется редко из-за шума, веса и необходимости возить топливо. Актуален для больших автодомов с кондиционером или при длительной стоянке без солнца и подключения к сети. Мощность обычно от 1 до 3 кВт.

Выбор источников зависит от маршрута и стиля путешествий. Для летних поездок с короткими стоянками достаточно аккумулятора и зарядки от тягача. Для автономных выездов на несколько дней солнечные панели становятся обязательным элементом. Генератор — резервный вариант для экстремальных условий или зимних поездок, когда солнца мало.

Аккумулятор, батареи и запас энергии: что важно знать владельцу

Аккумулятор определяет, как долго караван проработает без подзарядки и какие приборы можно использовать одновременно. Неправильный выбор ёмкости или типа батареи приводит к постоянным проблемам: быстрая разрядка, недостаток питания, короткий срок службы. Емкость аккумулятора нужно считать не в ампер-часах абстрактно, а в реальной доступной энергии. Свинцовые батареи AGM или гелевые можно разряжать до 50% без ущерба для ресурса, литиевые LiFePO4 — до 80—90%. Например, свинцовый аккумулятор на 100 Ач даёт 50 Ач полезной энергии, литиевый той же ёмкости — около 90 Ач. Это значит, что литиевая батарея на 100 Ач по эффективности близка к свинцовой на 180 Ач. Основные различия между типами аккумуляторов:

• Свинцово-кислотные (жидкий электролит). Самые дешёвые, но требуют обслуживания, плохо переносят вибрации, нельзя наклонять. Для каравана не подходят.
• AGM и гелевые. Необслуживаемые, устойчивы к вибрации, можно устанавливать в любом положении. Цена доступная, ресурс 300—500 циклов при правильной эксплуатации. Боятся глубокого разряда и перезаряда. Вес большой — около 30 кг на 100 Ач.
• LiFePO4 (литий-железо-фосфатные). Лёгкие, долговечные (2000—3000 циклов), допускают глубокий разряд, быстро заряжаются. Цена в 3—4 раза выше свинцовых, но за счёт срока службы окупаются. Требуют специализированного зарядного устройства. Вес — около 12 кг на 100 Ач.

Ещё один параметр — количество батарей. Одной на 100 Ач хватает для базового использования: свет, насос, зарядка гаджетов, холодильник на газу. Если планируется работа инвертора для ноутбука или фена, нужно минимум 150—200 Ач. Для полноценной автономности с электрическим чайником, микроволновкой или компрессорным холодильником ставят батарейный блок от 300 Ач, обычно литиевый. Важно учитывать, что аккумулятор теряет ёмкость на холоде. При температуре ниже нуля свинцовые батареи отдают на 20—30% меньше энергии, литиевые перестают заряжаться при минусовых температурах без подогрева. Для зимних поездок аккумуляторы размещают в утеплённом отсеке или используют модели со встроенным подогревом.

Как выбрать ёмкость под свои поездки

Ёмкость аккумулятора измеряется в ампер-часах (Ач). Для расчёта нужного объёма суммируют потребление всех устройств за сутки. Светодиодное освещение на 10—15 Вт работает несколько часов — это около 1—2 Ач в день. Водяной насос потребляет 3—5 А при включении, но работает короткими циклами. Холодильник на 12 В отбирает 2—4 Ач в час, а за сутки может «съесть» 30—50 Ач в зависимости от температуры окружающей среды и частоты открывания дверцы. Для уик-энда без подключения к внешнему питанию подойдёт аккумулятор на 75—100 Ач. Этого хватит на освещение, зарядку телефонов, работу насоса и холодильника в экономном режиме. Для поездок на 3—5 дней лучше рассматривать ёмкость от 150 Ач или установку двух аккумуляторов по 100 Ач. При использовании фена, микроволновки через инвертор или автономного отопителя расход возрастает, и потребуется запас в 200—300 Ач. Стоит учитывать, что свинцовые аккумуляторы не рекомендуется разряжать ниже 50% от номинальной ёмкости — иначе срок службы сокращается. Литиевые батареи допускают разряд до 80—90%, поэтому фактически доступная ёмкость у них выше при тех же цифрах на этикетке.

Свинцовый, AGM или LiFePO4: в чём разница

Свинцово-кислотные аккумуляторы — самый доступный вариант. Требуют обслуживания: нужно доливать дистиллированную воду и следить за уровнем электролита. Чувствительны к глубокому разряду и положению при установке — их нельзя наклонять. Срок службы составляет 3—5 лет при правильной эксплуатации. Подходят для редких поездок с подключением к внешнему питанию. AGM (Absorbent Glass Mat) — герметичный тип, где электролит впитан в стекловолоконные маты. Не требуют обслуживания, устойчивее к вибрациям и допускают установку на боку. Переносят более глубокий разряд, чем обычные свинцовые, но всё равно рекомендуется оставлять не менее 50% заряда. Служат 5—7 лет. Цена выше, но для караванов это оптимальный баланс между стоимостью и характеристиками. LiFePO4 (литий-железо-фосфатные) — современные батареи с высокой плотностью энергии. Весят в три раза меньше свинцовых при той же ёмкости. Выдерживают 2000—5000 циклов заряд-разряд, работают до 10 лет. Разряжаются почти полностью без вреда для ресурса. Не боятся морозов в выключенном состоянии, но заряжать их при температуре ниже 0°C нельзя без встроенного подогрева. Стоимость в 3—4 раза выше AGM, но на долгосрочной дистанции окупается за счёт срока службы и доступной ёмкости.

Как заряжается аккумулятор в караване

В караване аккумулятор заряжается из трёх основных источников: от сети 230 В через зарядное устройство, от генератора тягача во время движения и от солнечных панелей. Каждая система работает через отдельный контроллер или зарядное устройство, которое управляет током и напряжением в зависимости от типа батареи и степени её заряда. Современные зарядные устройства используют многоступенчатый режим: сначала подают максимальный ток (фаза Bulk), затем поддерживают постоянное напряжение до полного заряда (фаза Absorption), а после переходят в режим поддержки (Float), чтобы компенсировать саморазряд. Это позволяет зарядить аккумулятор полностью и безопасно, не перегревая его и не сокращая ресурс. Важно, чтобы все источники заряда были совместимы с типом установленной батареи. LiFePO4 требуют специального профиля зарядки с более высоким напряжением на стадии Absorption (до 14,4—14,6 В), в то время как AGM заряжаются при 14,4—14,7 В, а свинцовые — при 14,1—14,4 В. Использование неправильных настроек приводит к недозаряду или, наоборот, к перезаряду и выходу аккумулятора из строя. В каравнах с несколькими источниками питания устанавливается система управления батареями (Battery Management System, BMS) или отдельные контроллеры для каждого канала. Это предотвращает конфликты между зарядными устройствами и обеспечивает приоритет источников: например, сначала используется энергия от солнечных панелей, затем от генератора тягача, и только при необходимости включается зарядка от сети 230 В.

Зарядка от 230 В через зарядное устройство

Когда караван подключён к электросети кемпинга или дома, аккумулятор заряжается через встроенное зарядное устройство. Оно преобразует переменное напряжение 230 В в постоянное 12 В и управляет процессом зарядки, предотвращая перезаряд и перегрев. Современные зарядные устройства работают в несколько этапов: сначала идёт основная зарядка высоким током, затем напряжение снижается для дозарядки, после чего устройство переходит в режим поддержания. Это продлевает срок службы батареи и защищает её от повреждений. Мощность зарядного устройства выбирается исходя из ёмкости аккумулятора. Для батарей на 100 Ач достаточно устройства на 10—20 А, для более ёмких систем на 200—300 Ач нужны зарядники на 30—50 А. Слишком слабое зарядное устройство не успеет полностью зарядить аккумулятор за ночь, особенно если параллельно работают потребители.

DC-DC зарядка от автомобиля

Во время движения аккумулятор каравана можно заряжать от генератора тягача через DC-DC зарядное устройство. Оно подключается к 12-вольтовой системе автомобиля и передаёт энергию в домашнюю батарею прицепа. Простое соединение проводом через розетку прицепа даёт слабый ток зарядки — обычно 5—10 А из-за потерь в проводах и ограничений штатной проводки. DC-DC зарядное устройство обеспечивает стабильный ток 20—50 А и управляет процессом так же, как сетевое зарядное, защищая аккумулятор от перезаряда. Для эффективной зарядки во время движения нужен силовой кабель сечением не менее 6 мм² и надёжное подключение напрямую к аккумулятору автомобиля, а не через розетку. Это особенно важно для литиевых батарей, которым требуется точное напряжение зарядки. Двухчасовая поездка с DC-DC зарядником на 30 А может вернуть в батарею 50—60 Ач энергии — этого хватит для работы освещения и холодильника в течение суток.

Солнечный контроллер и режимы подзарядки

Солнечные панели подключаются к аккумулятору через контроллер заряда, который регулирует напряжение и ток в зависимости от уровня заряда батареи и освещённости. Без контроллера панели могут повредить аккумулятор или не дадут полной зарядки. Существует два типа контроллеров: PWM и MPPT. PWM-контроллеры дешевле и проще, но отдают в батарею только часть мощности панели. MPPT-контроллеры дороже, но эффективнее на 20—30%, особенно при слабом освещении или несоответствии напряжения панели и батареи. Для систем мощностью более 200 Вт выгоднее ставить MPPT. Контроллер работает в тех же режимах, что и сетевое зарядное устройство: основная зарядка, дозарядка и поддержание. Летом в солнечную погоду панели мощностью 300 Вт могут вернуть в батарею 100—150 Ач за день, обеспечивая полную автономность каравана. Зимой и в пасмурные дни выработка падает в 3—5 раз, поэтому солнечная система не заменяет другие источники питания, а дополняет их.

Инвертор: когда из 12 В получают 230 В

Инвертор преобразует постоянный ток 12 В от аккумулятора в переменный ток 230 В, что позволяет использовать бытовые электроприборы без подключения к внешней сети. Устройство необходимо для работы техники, которая не имеет версий на 12 В: ноутбуков, зарядных устройств для дронов или камер, кофемашин, фенов и миксеров.

Инверторы различаются по типу выходного сигнала. Модели с чистым синусом выдают напряжение, идентичное сетевому, и подходят для любой техники, включая чувствительную электронику. Инверторы с модифицированной синусоидой дешевле, но могут вызывать помехи в работе некоторых устройств — например, звуковой техники или зарядных устройств с микропроцессорным управлением.

Основной недостаток инвертора — потери энергии при преобразовании. КПД составляет 85—95%, то есть часть заряда аккумулятора расходуется на работу самого устройства. При мощности нагрузки 500 Вт от батареи потребляется около 45—50 А, что требует соответствующей ёмкости аккумулятора и сечения проводов.

Какие приборы можно подключать через инвертор

Через инвертор подключают устройства, которые невозможно или невыгодно заменить на 12-вольтовые аналоги. К таким относятся:

• Ноутбуки, планшеты и зарядные устройства для гаджетов
• Кофемашины мощностью до 1000 Вт (для кратковременного использования)
• Фены и утюги малой мощности (при наличии достаточной ёмкости батареи)
• Электроинструмент для ремонта (дрели, шуруповёрты с сетевым питанием)
• Медицинское оборудование с требованием к чистому синусу

Не рекомендуется подключать через инвертор технику с высоким пусковым током — компрессорные холодильники, насосы, микроволновки. Такие приборы создают кратковременную нагрузку, превышающую номинальную мощность в 3—5 раз, что может привести к отключению инвертора или повреждению аккумулятора. Для холодильников лучше использовать специализированные модели на 12 В.

На что смотреть при выборе по мощности

Мощность инвертора выбирают исходя из суммарной нагрузки приборов, которые планируется использовать одновременно. К полученному значению добавляют запас 20—30% на пусковые токи и потери. Также учитывают пиковую мощность — максимальную нагрузку, которую инвертор выдерживает кратковременно (обычно в течение нескольких секунд).

При выборе учитывают также тип клемм и сечение кабелей. Для инверторов мощностью от 1000 Вт требуются кабели сечением не менее 16 мм² и надёжное подключение напрямую к клеммам аккумулятора через предохранитель. Установка инвертора вдали от батареи приводит к падению напряжения и потерям мощности.

Безопасность электрики: защита, предохранители и ошибки новичков

Электрическая система каравана работает под постоянной нагрузкой, и без правильной защиты возникают риски перегрева проводки, выхода из строя оборудования и даже возгорания. В караване используются две основные линии защиты: предохранители и автоматические выключатели. Предохранители устанавливаются на линиях 12 В, обычно непосредственно у аккумулятора и перед каждым крупным потребителем. Автоматы защищают цепи 230 В и монтируются в распределительном щитке. Основная задача защиты — разорвать цепь при превышении допустимого тока до того, как проводка начнёт плавиться. На линии 12 В чаще всего применяются плавкие предохранители или автоматические предохранители типа ANL для токов от 40 до 300 А. На линии 230 В стоят стандартные модульные автоматы на 6, 10 или 16 А в зависимости от типа подключаемого оборудования. Важно, чтобы номинал защиты соответствовал сечению проводов: для провода 2,5 мм² максимальный ток — 16 А, для 1,5 мм² — 10 А. Неправильный выбор номинала предохранителя приводит к двум проблемам. Слишком слабый предохранитель будет постоянно срабатывать при нормальной нагрузке, например, если на инвертор мощностью 1000 Вт поставить предохранитель на 50 А вместо необходимых 100 А. Слишком мощный предохранитель не сработает вовремя, и провод начнёт греться, что создаёт пожароопасную ситуацию. В караване предохранители должны стоять как можно ближе к источнику питания — на плюсовом проводе от аккумулятора расстояние до первого предохранителя не должно превышать 30 см.

Зачем нужны предохранители и автоматы

Предохранители и автоматы выполняют три функции: защищают проводку от перегрузки, предотвращают повреждение подключённого оборудования при коротком замыкании и обеспечивают быстрое отключение при аварийной ситуации. В системе 12 В короткое замыкание может возникнуть при повреждении изоляции провода, например, если кабель перетёрся о металлический каркас или был пережат креплением. Ток в этом случае резко возрастает, предохранитель плавится за доли секунды и размыкает цепь. Автоматы на линии 230 В срабатывают не только при коротком замыкании, но и при длительной перегрузке. Если суммарная мощность подключённых приборов превысит допустимую для розеточной группы, автомат отключится через несколько секунд или минут в зависимости от величины перегрузки. Это защищает кабель от постепенного нагрева и предотвращает возгорание. В современных караванах часто устанавливают дифференциальные автоматы (УЗО), которые дополнительно защищают от утечки тока на корпус, что критично при использовании оборудования напряжения 230 В в условиях повышенной влажности. Важный момент: предохранители на 12 В не взаимозаменяемы с автомобильными. В караване токи могут достигать 100—200 А при работе инвертора, тогда как стандартный автомобильный предохранитель рассчитан на 30—40 А максимум. Использование неподходящего предохранителя приводит к его немедленному сгоранию или, наоборот, к отсутствию защиты.

Чем опасны неправильные подключения

Ошибки при подключении оборудования в караване приводят к выходу из строя аккумулятора, повреждению электроники и пожару. Наиболее частые проблемы возникают из-за неправильного сечения проводов, отсутствия предохранителей на мощных линиях, неправильной полярности подключения и использования некачественных соединений.

• Подключение инвертора проводом недостаточного сечения. Для инвертора мощностью 1000 Вт требуется провод не менее 16 мм², для 2000 Вт — от 25 мм². При использовании тонкого провода он нагревается, изоляция плавится, возникает короткое замыкание. Нагрев провода также приводит к падению напряжения, из-за чего инвертор не выдаёт заявленную мощность или отключается по защите.
• Отсутствие предохранителя между аккумулятором и нагрузкой. Если на плюсовом проводе от аккумулятора нет предохранителя, при коротком замыкании ток ограничен только внутренним сопротивлением батареи, которое у современных LiFePO4 очень низкое. В результате через провод может пройти ток 500—1000 А, что мгновенно приводит к возгоранию.
• Неправильная полярность при подключении потребителей. Если перепутать плюс и минус при подключении зарядного устройства, контроллера заряда или инвертора, электроника выходит из строя. В некоторых случаях это приводит к короткому замыканию внутри устройства с последующим возгоранием.
• Использование скруток и непропаянных соединений. На линиях 12 В токи достигают больших величин, и некачественное соединение создаёт переходное сопротивление. В месте скрутки провод нагревается, изоляция оплавляется, контакт окисляется и со временем полностью пропадает. Правильное соединение — опрессованные наконечники или пайка с термоусадкой.
• Подключение мощных потребителей через тонкие удлинители. При использовании удлинителя с сечением 0,75 мм² для подключения обогревателя мощностью 2000 Вт провод перегревается. Для таких нагрузок требуется кабель сечением не менее 2,5 мм².
• Неправильное заземление оборудования 230 В. Если корпус каравана не заземлён при подключении к внешней сети, возникает риск поражения электрическим током при утечке на корпус. В кемпингах столбы с розетками обычно имеют заземление, но кабель должен быть трёхжильным, а розетки в караване — с заземляющим контактом.

Ещё одна распространённая ошибка — параллельное подключение нескольких аккумуляторов разных типов или с разной степенью заряда. Это приводит к неравномерной зарядке и разрядке, перегреву одного из аккумуляторов и сокращению срока службы всей батареи. Аккумуляторы в параллели должны быть одного типа, одной ёмкости и желательно одной партии.

Как понять, хватит ли мощности и ёмкости для ваших задач

Расчёт энергопотребления автодома или прицепа-дачи начинается с составления списка приборов, которые планируется использовать в автономном режиме. Каждый прибор потребляет определённую мощность, измеряемую в ваттах, и работает определённое количество часов в сутки. Умножение мощности на время работы даёт потребление в ватт-часах (Вт·ч).

Суммарное потребление в сутки для базового комфорта автодома составляет 500—1200 Вт·ч. Это значение нужно разделить на напряжение аккумулятора (обычно 12 В), чтобы получить ампер-часы (А·ч). Например, 1000 Вт·ч / 12 В = 83 А·ч. Учитывая, что свинцовые и AGM-батареи не рекомендуется разряжать глубже 50%, требуемая ёмкость аккумулятора составит около 170 А·ч. Для LiFePO4, допускающих разряд до 80—90%, потребуется 100—110 А·ч.

Минимальный расчёт для новичка

Начинающему владельцу автодома или прицепа достаточно определить три параметра: базовый набор приборов, продолжительность автономной стоянки и наличие возможности подзарядки. Для коротких выездов на 1—2 дня с основным освещением, холодильником и зарядкой гаджетов подойдёт аккумулятор ёмкостью 80—100 А·ч (для AGM) или 60—80 А·ч (для LiFePO4). При планировании добавляется 20—30% запас на непредвиденные расходы энергии или на пасмурную погоду, если установлены солнечные панели. Например, рассчитанное потребление 600 Вт·ч требует примерно 50 А·ч от LiFePO4-батареи. С запасом выбирается модель на 70—80 А·ч. Для расчёта мощности инвертора складывается пиковая нагрузка всех приборов, которые могут работать одновременно. Если планируется использовать только ноутбук (80 Вт) и зарядку телефона (20 Вт), достаточно инвертора на 300 Вт с запасом по пусковым токам. Для фена или микроволновки потребуется устройство на 1000—2000 Вт.

Когда нужен запас по аккумулятору и питанию

Запас ёмкости становится необходимым при частых автономных стоянках продолжительностью более двух суток без возможности подзарядки от внешней сети или тягача. В этом случае аккумуляторы выбираются с двукратным или полуторным запасом относительно расчётного суточного потребления. Для потребления 1000 Вт·ч в сутки и двух дней автономности потребуется батарея на 200—250 А·ч (AGM) или 130—150 А·ч (LiFePO4). Второй случай — использование энергоёмких приборов, таких как индукционная плита, кофемашина, обогреватель или кондиционер. Эти устройства потребляют 500—2000 Вт и требуют мощного инвертора (от 2000 Вт) и большой батареи. Включение такого оборудования на несколько часов может забрать весь запас аккумулятора, поэтому питание таких приборов обычно планируется от внешней сети 230 В на кемпинге. Третий фактор — климатические условия. В холодную погоду ёмкость свинцовых и AGM-батарей снижается на 20—40%, а потребление энергии на отопление возрастает. LiFePO4-аккумуляторы менее подвержены температурным потерям, но также требуют запаса. В таких условиях рекомендуется увеличивать расчётную ёмкость на 30—50% и дополнять систему солнечными панелями мощностью не менее 200—300 Вт для компенсации расхода энергии.

Что проверить перед поездкой и как обслуживать систему

Перед выездом нужно убедиться, что электросистема караваны готова к работе. Особенно это касается аккумулятора и батареи — их разряд в дороге или на стоянке лишит вас света, холодильника и насоса. Проверка занимает 10—15 минут, но помогает избежать проблем. Обслуживание аккумулятора продлевает его жизнь на несколько лет. Для свинцовых и AGM важен контроль заряда, для LiFePO4 — защита от перегрева и глубокого разряда. Простые действия снижают риск поломки и увеличивают реальный ресурс батареи.

Короткий чек-лист перед выездом

• Проверить уровень заряда аккумулятора вольтметром или мониторингом: для 12 В системы полный заряд — 12,7—13,2 В, ниже 12 В — требуется дозарядка.
• Убедиться, что внешний кабель 230 В отключён и убран в отсек, разъём чист и без повреждений.
• Проверить состояние предохранителей: визуально осмотреть блок, заменить перегоревшие, взять запасные в дорогу.
• Включить освещение, насос и холодильник на несколько секунд — убедиться, что всё работает от аккумулятора.
• Если есть солнечные панели — проверить, что контроллер показывает поступление тока в солнечную погоду.
• Осмотреть клеммы аккумулятора: они должны быть чистыми, затянутыми, без окисления или налёта.

Как продлить срок службы аккумулятора

• Не допускать глубокого разряда ниже 50% для свинцовых и AGM, ниже 20% для LiFePO4 — это главная причина преждевременного износа.
• Заряжать аккумулятор сразу после поездки, не оставлять разряженным на длительное хранение.
• Для свинцовых батарей раз в 2—3 месяца проводить цикл полной зарядки, чтобы избежать сульфатации пластин.
• Держать аккумуляторы в сухом месте при температуре от +5 до +25 °C — мороз и жара сокращают ресурс.
• Отключать ненужные потребители на длительных стоянках, использовать выключатель-разъединитель для изоляции батареи.
• Регулярно проверять напряжение и ёмкость: падение ниже расчётных значений — сигнал к замене или ревизии системы зарядки.
• Для свинцовых аккумуляторов с жидким электролитом контролировать уровень воды, доливать дистиллированную по необходимости.

Вывод: какую схему выбрать новичку и владельцу прицепа

Для начинающих владельцев караванов достаточно базовой схемы с одним аккумулятором 100—120 Ач и внешним подключением 230 В. Это покрывает освещение, холодильник, зарядку телефонов и работу основных приборов на стоянках с электричеством. Дополнительная солнечная панель 100—150 Вт обеспечит подзарядку в автономных поездках длительностью 2—3 дня. Для регулярных выездов без подключения к кемпингам потребуется увеличенная ёмкость батареи до 200 Ач и солнечные панели суммарной мощностью 200—300 Вт. Инвертор 1000—1500 Вт позволит использовать бытовые приборы: ноутбук, фен, кофеварку. Литиевые аккумуляторы LiFePO4 оправданы при частых поездках и высоком энергопотреблении — они дороже, но служат в 3—4 раза дольше свинцовых. Владельцам прицепов с минимальным оборудованием подойдёт система на 12 В без инвертора. Питания автодома от аккумулятора хватит на освещение и насос, а холодильник будет работать на газе. Такая схема снижает вес, упрощает обслуживание и не требует сложной электроники. Расширение системы возможно поэтапно по мере роста потребностей.
